Експедиційний багажник на дах: що потрібно знати перед купівлею та встановленням?

Експедиційний багажник далеко не завжди купують через нестачу місця в автомобілі. Іноді все починається значно простіше: власнику подобається, як позашляховик виглядає з низькопрофільною платформою. Автомобіль набуває більш завершеного експедиційного вигляду, а вже потім у процесі використання з’являються практичні задачі: встановити даховий намет, маркізу, бокс, додаткове освітлення, сонячну панель, перевезти запасне колесо або спорядження.

Саме тому сучасний багажник на дах XRoad варто розглядати не просто як додаткову вантажну площу. Це база, яку можна поступово змінювати разом з автомобілем і способом його використання.

За роки роботи XRoad конструкція багажників також суттєво змінилася. Від великих зварних сталевих конструкцій і класичних експедиційних кошиків ми поступово перейшли до низькопрофільних платформ, модульних поперечин, розбірних конструкцій та великої кількості додаткового обладнання. Частину цих змін підказали не креслення, а реальна експлуатація, подорожі та побажання власників автомобілів.

Спочатку вирішимо, для чого потрібен багажник

Починати вибір краще не з максимальної вантажопідйомності, а зі списку реальних задач. Якщо потрібно кілька разів на рік перевозити велосипеди, лижі або автомобільний бокс, можливо, достатньо звичайних поперечин. Якщо автомобіль готується до кемпінгу, тривалих подорожей та бездоріжжя, вимоги будуть зовсім іншими.

Найчастіше на експедиційних платформах встановлюють дахові намети, маркізи, бокси, сонячні панелі, додаткове освітлення, сенд-траки та запасні колеса. Іноді багажник потрібен для перевезення човна, робочого обладнання або габаритних речей, які незручно розміщувати в салоні.

Корисно подумати і про майбутнє. Сьогодні власнику може бути потрібна лише платформа, а наступного сезону з’явиться даховий намет. Пізніше – маркіза, світло або сонячна панель. Якщо багажник модульний, для кожної нової задачі не доведеться міняти всю конструкцію.

Поперечини, бокс, експедиційний кошик чи платформа

Звичайні поперечини залишаються найпростішим рішенням. Вони добре підходять для обладнання, яке вже має власну систему кріплення: боксу, велосипедів, лиж або човна. Якщо інших задач немає, велика експедиційна платформа може бути просто зайвою вагою.

Бокс на дах вирішує іншу задачу. Він захищає валізи, одяг, спальники та інші речі від опадів і сторонніх поглядів. Але форма боксу одночасно обмежує вантаж: у нього не покладеш велике запасне колесо, габаритне обладнання або довгі предмети, а маркізу чи робоче світло доведеться встановлювати на окремі кріплення.

Класичний експедиційний кошик має високі борти. Такий формат досі зручний, якщо на дах часто потрібно швидко завантажувати багато різнорідних речей. Це може бути корисно для робочих, експедиційних або військових автомобілів, коли важливіше швидко завантажитися та поїхати, ніж кожного разу ретельно організовувати спорядження.

Модульна платформа універсальніша. У базовому вигляді вона плоска, але за потреби можна додати секції підлоги та борти тільки там, де вони потрібні. Власник отримує функціональність кошика, але не зобов’язаний постійно возити зайву вагу та висоту.

Чому високі сталеві кошики поступилися низькопрофільним платформам

Класичний експедиційний багажник часто був великою зварною сталевою конструкцією. Він був простим і міцним, але мав значну власну вагу, висоту та помітний аеродинамічний шум.

Особливо це відчувається, коли кошик встановлений поверх високих штатних рейлінгів. Загальна висота автомобіля може зрости приблизно на 15-20 см. Для великого позашляховика цього достатньо, щоб виникли проблеми при в’їзді на підземний паркінг, у гараж або під час руху лісом.

Наступним етапом стали плоскі низькопрофільні платформи. Вони знаходяться ближче до даху, менше впливають на висоту автомобіля та краще працюють з повітряним потоком. Але велика нерозбірна платформа має інший недолік – її складно зберігати, перевозити та модернізувати.

Тому сучасні системи XRoad розвиваються в бік модульних конструкцій. Платформа розбирається для транспортування, а після встановлення її можна доповнювати поперечинами, секціями підлоги, бортами та іншими елементами.

Найважливіше – як багажник з’єднаний з автомобілем

Навіть найміцніша платформа залишається лише верхньою частиною системи. Усе навантаження від неї потрібно передати на кузов автомобіля.

Для цього на різних моделях використовуються абсолютно різні рішення: штатні різьбові точки, рейлінги, водостічний жолоб даху або спеціальні закладні елементи.

Саме тому зовні схожі платформи для Toyota Land Cruiser Prado 250, Jeep Wrangler JK/JL та Suzuki Jimny JB64/JB74 можуть мати зовсім різну систему кріплення.

При виборі модельного багажника потрібно оцінювати не тільки площу платформи та товщину металу, а й те, через які точки навантаження передається на конкретний автомобіль.

Чому штатні рейлінги потрібно перевіряти окремо

Наявність заводських рейлінгів ще не означає, що на них без додаткової перевірки можна встановити важкий експедиційний багажник або даховий намет.

Штатна система могла бути розрахована на звичайні поперечини, бокс та відносно невелику масу багажу. Виробник автомобіля не зобов’язаний закладати великий запас міцності для ситуації, коли на даху встановлюється важкий намет, а під час стоянки в ньому знаходяться дві або три людини.

Тому перед встановленням серйозного обладнання потрібно перевірити не тільки допустиме навантаження на дах, а й конструкцію самих рейлінгів, спосіб їх кріплення та рекомендації виробника автомобіля.

На багатьох моделях XRoad замість штатних рейлінгів використовує власні силові опори, встановлені безпосередньо у заводські точки кузова. Так ми прибираємо з системи проміжний елемент, який міг спочатку не проєктуватися під велике навантаження.

Практичне правило просте: якщо планується даховий намет, важке обладнання або постійне експедиційне навантаження, можливості штатних рейлінгів потрібно перевірити окремо, а не вважати їх достатньо міцними за замовчуванням.

Динамічне та статичне навантаження – це різні речі

Під час вибору багажника важливо не змішувати два режими роботи.

Динамічне навантаження діє під час руху автомобіля. До маси вантажу додаються сили, які виникають при гальмуванні, розгоні, поворотах, русі по ямах та розгойдуванні кузова. На бездоріжжі ці навантаження можуть бути значно вищими, ніж на рівній дорозі.

Статичне навантаження діє тоді, коли автомобіль стоїть. Саме цей режим важливий для дахового намету. Під час руху автомобіль перевозить складений намет, а на стоянці до його ваги додається вага людей.

Тому статичне допустиме навантаження може бути суттєво вищим за динамічне.

Для багатьох багажників XRoad ми вказуємо до 150 кг динамічного та до 300 кг статичного навантаження. Наприклад, такі характеристики має експедиційна платформа XRoad для Jeep Wrangler TJ / JK / JL. При цьому фактичне допустиме навантаження на конкретному автомобілі все одно потрібно визначати з урахуванням обмежень самого автомобіля та його точок кріплення. XRoad

Максимальне навантаження на дах різних автомобілів

Нижче наведені орієнтовні значення динамічного навантаження для різних моделей автомобілів. Цифра може залежати від року випуску, ринку, конструкції даху, рейлінгів і конкретної комплектації, тому перед завантаженням потрібно обов’язково перевірити керівництво саме вашого автомобіля.

Приклад розрахунку навантаження

Припустимо, що виробник конкретного автомобіля допускає 150 кг динамічного навантаження на дах.

Багажник XRoad – 26 кг
Даховий намет – 62 кг
Маркіза – 18 кг

Загальна маса:

26 + 62 + 18 = 106 кг

Залишок до допустимого навантаження:

150 – 106 = 44 кг

Ці 44 кг не варто автоматично сприймати як місце, яке обов’язково потрібно заповнити. До загальної маси можуть додаватися кронштейни, сонячна панель, освітлення, додаткові поперечини та інше обладнання.

Крім того, чим більше ваги знаходиться на даху, тим вище зміщується центр мас автомобіля. Тому розумний запас по навантаженню корисніший, ніж прагнення використати кожен дозволений кілограм.

Найміцніший багажник не робить дах безмежно міцним

Іноді покупець дивиться на заявлені 150 кг вантажопідйомності платформи і робить висновок, що стільки ж можна завантажити на будь-який автомобіль. Це неправильно.

Багажна система складається з даху автомобіля, штатних або додаткових точок кріплення, опор, самої платформи та встановленого обладнання. Максимальне допустиме навантаження визначається найслабшим елементом цієї системи.

Платформа XRoad може мати значний запас міцності, але це не змінює офіційного обмеження виробника автомобіля.

Саме тому характеристики конструкції багажника та допустиме навантаження на дах автомобіля потрібно завжди розглядати окремо.

Чому власна вага багажника має велике значення

Вага самої платформи вже входить у навантаження на дах. Якщо автомобіль допускає 80 кг, а багажник разом з опорами важить 25 кг, для всього іншого залишається 55 кг.

Але справа не тільки в цифрах.

Уся ця маса знаходиться у найвищій частині автомобіля. Чим більше ваги на даху, тим вище центр мас. При звичайному русі по асфальту це може бути майже непомітно, але на боковому ухилі, під час різкого маневру або на бездоріжжі різниця вже має значення.

Тому принцип «чим важче, тим міцніше» для сучасного багажника неправильний. Завдання конструкції – забезпечити необхідну жорсткість і запас міцності без зайвих десятків кілограмів металу.

З цієї ж причини компактні важкі речі краще за можливості перевозити нижче в автомобілі. Дах логічніше використовувати для об’ємного спорядження, яке займає багато місця: намету, маркізи, боксу, сенд-траків, човна або кемпінгового обладнання.

Сталь чи алюміній

Немає матеріалу, який був би найкращим для кожної частини багажника.

Алюміній добре підходить там, де важливі невелика маса та корозійна стійкість. Тому його доцільно використовувати для великих зовнішніх елементів і поперечин.

У компактних силових кронштейнах XRoad часто використовує сталь. При відповідній геометрії вона дозволяє отримати потрібну жорсткість та міцність у відносно невеликій деталі.

Тобто сучасна система може поєднувати обидва матеріали. Важливо не те, щоб весь багажник був «алюмінієвим» або «сталевим», а щоб кожен матеріал використовувався там, де його властивості найбільш доречні.

Чому алюмінієвий профіль з T-пазами зручніший за звичайну трубу

Звичайна поперечина виконує насамперед силову функцію. Профіль з T-пазами одночасно працює і як несучий елемент, і як монтажна система.

У паз можна встановити гайку та закріпити даховий намет, маркізу, сонячну панель, додаткове освітлення або інше обладнання у потрібному місці. Якщо через рік конфігурація зміниться, кронштейн можна просто переставити без свердління нових отворів у поперечині.

Саме ця можливість робить модульну платформу зручною у довгій експлуатації. Власнику не потрібно вже в день покупки точно знати, як виглядатиме автомобіль через три роки.

Розмір багажника залежить не тільки від довжини даху

Максимально велика платформа не завжди є найкращою.

Потрібно враховувати люк і траєкторію його відкривання, антену, задній спойлер, п’яті двері, форму даху та майбутнє обладнання. Для дахового намету додатково важлива відстань між поперечинами, тому бажано розуміти модель намету ще до остаточного вибору конфігурації платформи.

Цікавий приклад – Jeep Wrangler. У JK та JL передні секції жорсткого даху можна знімати. Тому частині власників потрібна повнорозмірна платформа, а іншим важливо зберегти можливість користуватися знімними секціями.

Конструкція багажника XRoad для Wrangler дозволяє враховувати цю особливість. Система може бути розділена на незалежні частини, а власник може змінювати конфігурацію залежно від сезону та способу використання автомобіля. XRoad

Низька платформа – це не тільки зовнішній вигляд

Чим ближче платформа знаходиться до даху, тим менше вона змінює загальні габарити автомобіля.

Для великого позашляховика це важливо на підземних паркінгах, у гаражах та під час руху лісом. Зменшується і висота, на яку потрібно піднімати вантаж.

Крім того, низьке розташування допомагає зменшити аеродинамічний вплив конструкції. Передній вітровідбійник спрямовує потік повітря над поперечинами та знижує характерний свист.

На сучасних модельних платформах XRoad ми намагаємося отримати мінімально можливу висоту з урахуванням форми даху, люка та необхідних технологічних зазорів.

Чи шумить експедиційний багажник

Будь-яка зовнішня конструкція впливає на аеродинаміку автомобіля. Тому обіцяти повну відсутність додаткового шуму було б неправильно.

Але різниця між високим сталевим кошиком і сучасною низькопрофільною платформою дуже відчутна. У старої конструкції є велика передня площа, борти та багато відкритих труб, які створюють турбулентність. Такий багажник може бути добре чутно вже під час звичайного руху трасою.

У сучасної платформи поперечини розташовані значно ближче до даху, а спереду встановлений вітровідбійник. За нашим досвідом, правильно зібрана та встановлена порожня платформа XRoad за максимально дозволеної в Україні швидкості практично не створює окремого акустичного дискомфорту. На багатьох позашляховиках у такому режимі сильніше чути власну аеродинаміку кузова або позашляхові шини.

При цьому додаткове обладнання може суттєво змінити результат. Даховий намет, бокс, LED-балка, каністра або навіть невдало натягнутий стяжний ремінь іноді створюють більше шуму, ніж сама платформа.

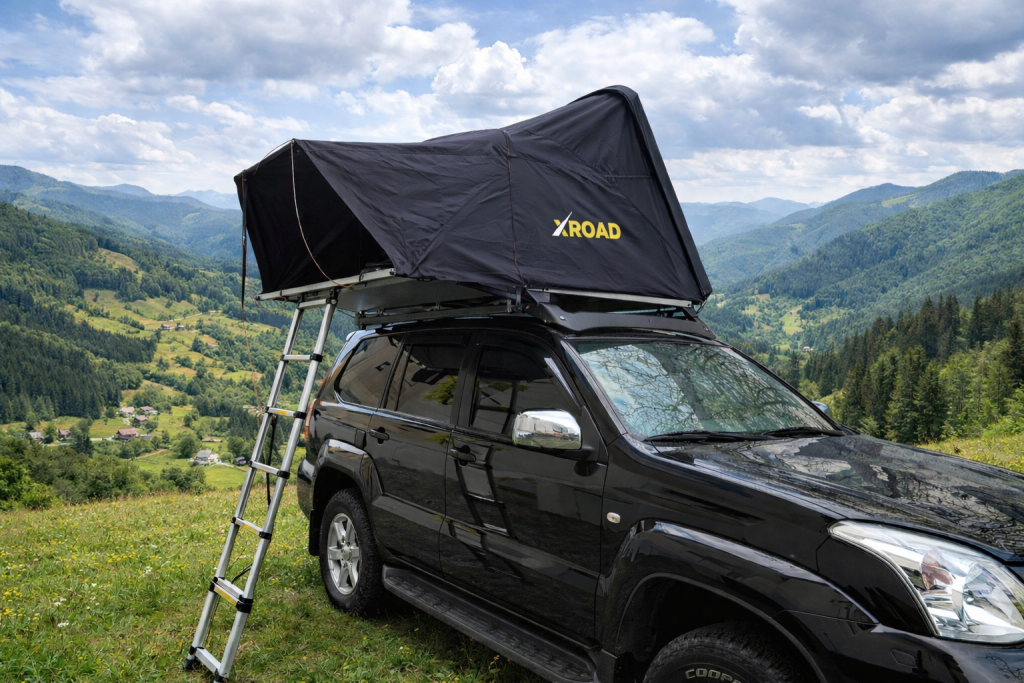

Даховий намет потрібно враховувати ще до покупки платформи

Поширення оверлендінгу суттєво змінило вимоги до експедиційних багажників. Для багатьох власників головною задачею платформи сьогодні є саме встановлення дахового намету.

Потрібно врахувати його масу, допустиме динамічне навантаження автомобіля, можливості штатних рейлінгів або точок кріплення, відстань між поперечинами та статичне навантаження після зупинки.

Є й ще одна практична проблема: даховий намет потрібен у подорожі, але немає сенсу возити його на автомобілі весь сезон. Він збільшує масу, висоту та опір повітрю.

Саме тому конструкція сучасних платформ XRoad дозволяє залишити намет встановленим на окремих поперечинах. Після подорожі він знімається разом з ними та зберігається у гаражі як один модуль. Перед наступною поїздкою поперечини з наметом повертаються на платформу і фіксуються болтами.

Таке рішення з’явилося не заради красивої характеристики в каталозі, а з практичного побажання клієнтів, які декілька разів за сезон встановлюють і знімають намет.

Водостічний жолоб даху – просте, але не однакове кріплення

На Mercedes G-Class, Nissan Patrol Y61, деяких поколіннях Suzuki Jimny та інших класичних позашляховиках уздовж краю металевого даху є штатний водостічний жолоб. Він дозволяє розподілити навантаження між кількома опорами та встановити багажник без свердління кузова.

Але схожа зовні конструкція на різних автомобілях не означає однакову несучу здатність.

Jeep Wrangler – хороший приклад. У нього також є край даху, за який можна закріпити опори, але сам знімний жорсткий дах конструктивно відрізняється від металевого кузова G-Class або Patrol.

Тому для великих навантажень на Wrangler XRoad може використовувати більш комплексну систему, де частина зусиль передається через додаткові зовнішні силові елементи. Особливо це актуально, якщо планується важкий даховий намет і ночівля людей.

Коли свердління даху є нормальним технічним рішенням

XRoad за можливості використовує штатні точки автомобіля, але відсутність свердління сама по собі не робить конструкцію кращою.

Є моделі, де виробник автомобіля просто не передбачив точок, придатних для повноцінної експедиційної платформи. У такій ситуації спеціальна закладна система може бути надійнішим рішенням, ніж спроба передати велике навантаження на елемент, який для цього не призначений.

При встановленні таких систем робляться контрольовані отвори, використовуються закладні деталі, захист металу та відповідний автомобільний герметик. Для захисту лакофарбового покриття в місцях контакту опор XRoad застосовує каучукові прокладки.

Просто покласти гумову прокладку недостатньо. Місце отвору працює при перепадах температури, під вібрацією та постійно контактує з водою, тому герметизація повинна бути розрахована саме на автомобільні умови.

Як правильно розміщувати вантаж

Основний принцип простий: важкі речі за можливості краще перевозити якомога нижче.

Вода, важкий інструмент, запасні частини та інші компактні важкі предмети логічніше залишити в салоні або багажному відділенні. На дах краще переносити об’ємні речі, які займають багато місця: намет, маркізу, бокс, сенд-траки, човен та туристичне спорядження.

Якщо важкий вантаж усе-таки знаходиться на платформі, його потрібно рівномірно розподіляти між кількома поперечинами. Не варто концентрувати всю масу в одному куті або на одній балці.

Потрібно враховувати і рух самого вантажу. Річ масою 30 кг, яка жорстко зафіксована, та ті самі 30 кг, які можуть зміщуватися при гальмуванні, створюють для конструкції зовсім різні умови.

Suzuki Jimny добре показує, чому не можна завантажувати дах без розрахунку

У компактного Suzuki Jimny JB64/JB74 мало місця всередині, тому природне бажання власника – винести якомога більше речей назовні.

Але саме на маленькому автомобілі особливо важливо контролювати вагу. Великий запас міцності самої платформи не означає, що весь цей запас можна використати на конкретному автомобілі.

Тому для Jimny краще розглядати не лише дах. Частину легкого та об’ємного спорядження можна перевезти на платформі, частину залишити всередині, а частину розмістити на зовнішній MOLLE-панелі Jimny JB64/JB74. Вона використовує простір біля заднього бокового вікна та дозволяє перенести назовні сенд-траки, каністру або інше відповідне спорядження. XRoad

Таким чином задача вирішується не перевантаженням однієї зони, а більш ефективним використанням усього автомобіля.

Wrangler: багажник, драбина та зовнішнє обладнання як одна система

На підготовленому Wrangler платформа рідко залишається єдиним зовнішнім аксесуаром. Якщо на даху є намет або спорядження, до нього потрібно нормально діставатися.

Саме тому MOLLE-драбина XRoad для Jeep Wrangler JK/JL є логічним доповненням до багажника. Вона дає доступ до платформи, а її сходинки одночасно можна використовувати як поверхні для кріплення легкого спорядження. XRoad

Зовнішні панелі та драбина допомагають розподіляти речі між різними зонами автомобіля, а не намагатися розмістити все на даху або всередині салону.

На Wrangler це особливо важливо через конструкцію знімного даху та необхідність окремо продумувати передачу великих навантажень.

4Runner: велика платформа потребує нормального доступу

На Toyota 4Runner G5 N280 велика площа даху дозволяє створити повноцінну експедиційну систему.

Багажник XRoad для Toyota 4Runner N280 може використовуватися для дахового намету, маркізи, сенд-траків та іншого туристичного обладнання. При цьому сам автомобіль досить високий, тому зручний доступ до платформи стає важливою частиною щоденного використання. XRoad

Саме тому драбина на 4Runner – це не просто елемент зовнішнього вигляду. Вона стає практичним доповненням, особливо якщо на даху постійно встановлене обладнання, яким потрібно регулярно користуватися.

Модульність потрібна не тільки для додаткового обладнання

Великий суцільний багажник має проблему ще до того, як його встановили на автомобіль: його потрібно зберігати, пакувати та доставляти.

Для міжнародного перевезення різниця між великою зварною конструкцією та розбірною платформою особливо відчутна.

Тому сучасні багажники XRoad зроблені розбірними. Це зменшує габарити упаковки, спрощує транспортування та знижує ризик пошкодження під час доставки.

Але рішення, яке спочатку було потрібне для логістики, виявилося корисним і в експлуатації. Окрему пошкоджену деталь можна замінити без заміни всього багажника. Можна додати нову поперечину, секцію підлоги або бортове огородження.

Фактично платформа продовжує розвиватися вже після покупки.

Додаткове світло краще передбачити заздалегідь

Якщо покупець уже знає, яке освітлення буде встановлено на автомобілі, краще врахувати його ще під час комплектації багажника.

У передньому вітровідбійнику можна передбачити місце для LED-балки. Робоче світло зручно встановлювати позаду або збоку, щоб освітлювати зону біля автомобіля під час стоянки, завантаження чи облаштування табору.

Окреме рішення XRoad – ручка для експедиційного багажника з робочим LED-світлом. За неї зручно триматися під час завантаження речей або роботи біля дахового намету, а вбудований світильник одночасно освітлює простір поруч з автомобілем. XRoad

Тобто одна деталь виконує відразу дві функції і не потребує встановлення окремого зовнішнього кронштейна для світла.

Сонячні панелі та інше обладнання теж варто враховувати при виборі

T-пази та модульна конструкція дозволяють використовувати платформу не лише для перевезення речей.

Між або над поперечинами можна встановити сонячну панель, антени, обладнання зв’язку чи інші плоскі технічні модулі, якщо їхні умови роботи це дозволяють.

У деяких конфігураціях обладнання можна розташувати нижче верхньої площини багажника. Тоді воно менше виступає над автомобілем і частково захищене конструкцією платформи від випадкового контакту з гілками або вантажем.

Це ще один приклад того, чому універсальність сучасного багажника визначається не тільки його площею.

Чому XRoad використовує метизи з нержавіючої сталі

Болти та гайки здаються дрібницею на фоні великої платформи, але вони постійно знаходяться під дощем, снігом, пилом і дорожніми реагентами.

Фарбований кріпіж може добре виглядати на новому виробі, але ключ пошкоджує захисний шар уже під час першого монтажу. Згодом саме такі місця починають псувати зовнішній вигляд усієї конструкції.

Тому XRoad використовує метизи з нержавіючої сталі. Для виробника це дорожче, але нам важливо, щоб і через декілька років власнику було приємно дивитися на виріб.

У відповідальних з’єднаннях використовуються самоконтрівні гайки, які зменшують ризик самовільного послаблення від вібрацій.

Навіть самоконтрівні гайки потрібно перевіряти

Жодна зовнішня навантажена конструкція не повинна залишатися без огляду роками.

Після перших поїздок опори, прокладки та болтові з’єднання остаточно займають своє робоче положення. Тому кріплення потрібно перевірити та за необхідності підтягнути.

Надалі стан багажника варто контролювати періодично, особливо після тривалого руху поганими дорогами або бездоріжжям.

Самоконтрівна гайка суттєво знижує ймовірність самовідкручування, але вона не скасовує нормального технічного огляду автомобільного обладнання.

Як вибрати багажник у підсумку

Якщо автомобіль більшість часу використовується в місті, а на дах декілька разів на рік потрібно поставити бокс або велосипеди, найпростішим рішенням можуть бути звичайні поперечини.

Якщо потрібно часто швидко перевозити велику кількість різнорідних речей, класичний експедиційний кошик із бортами все ще має сенс.

А для автомобіля, який поступово готується до подорожей, кемпінгу та бездоріжжя, практичнішою зазвичай стає низькопрофільна модульна платформа. Вона дозволяє почати з базової конструкції і згодом додати даховий намет, маркізу, секції підлоги, борти, освітлення, сонячну панель та інші елементи.

Але правильний вибір починається не з каталогу багажників. Спочатку потрібно визначити допустиме навантаження конкретного автомобіля, розібратися з конструкцією даху та штатними точками, зрозуміти, яке обладнання буде використовуватися, і тільки після цього вибирати платформу.

Саме так XRoad підходить до багажних систем для Prado 250, Wrangler, Suzuki Jimny, Toyota 4Runner та інших позашляховиків. Багажник для нас – це не просто місце для речей на даху, а основа, яку можна поступово адаптувати під реальні потреби автомобіля та його власника.перевезення човна або велосипедів)
